System Runnera, płynąca część wtrysku z tworzywa sztucznego
Po wtryskiwaniu materiału przez dysze, układy napędowe przenoszą stopiony materiał z trzpienia do bramy. Podstawowy system biegacza składa się z trzpienia, głównego, podrzędnego, zimnego ślimaka i bramy. Ponieważ projekt systemu prowadnicy ma duży wpływ na jakość formowania, skuteczność formowania, czas cyklu, czas chłodzenia i inny czynnik, ważne jest, gdy projektuje się formę.
Budowa Systemu Runnera
Wlew
Sprue skontaktuje się po raz pierwszy ze stopionym tworzywem sztucznym, podczas procesu wtrysku, spłukać zawsze kontakt z dyszą z wtryskarki, więc rozważyć przy projektowaniu śrutu należy wziąć pod uwagę promień kulki dyszy, upewnij się, że nie jest on podcięty na sprue. Wymiary Trzpienia zależą przede wszystkim od wymiarów uformowanej części, w szczególności grubości ścianki, zbyt małe ślizganie przyspiesza szybciej i powoduje niewystarczający przepływ.
Główny biegacz
Pierwszy raz, gdy system prowadnic konstrukcyjnych określa liczbę wnęk, kształt i typ bramy, a następnie przygotuj układ zagłębień w wielopowierzchniowej równoważności formowania prasy, przy czym równoważenie zapewnia równomierny przepływ tworzywa sztucznego przez każdą bramę.
Aby osiągnąć wyrównanie biegacza układ musi być jednak,
Sub Runner

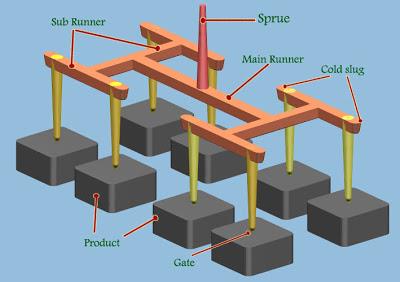

Ta część będzie kontynuowana od głównego trenera do chwili, gdy brama, wymiar podwozia i ilość układu podwozia będzie zależała od wielkości zagłębienia formy, a także jak układ, jaki układ wykorzystuje kości śledzia, H Typu lub typu gwiazdy. Na powyższym rysunku zastosuj układ prowadnicy typu H.
Cold Slug
Gdy układ giętych prowadnic może być potrzebny, aby kontynuować plastikowy przepływ o lepszej jakości do wnęk. Zimna ślimak pomaga w przepływie materiału przez system prowadzący, zatrzymując zimniejsze, lepsze materiały poruszające się w czołówce napełnionej masy Do wnęki. Długość studzienki jest zwykle równa lub większa o 1,5-2 razy niż średnica bieżnika.
Brama
Podstawowym celem bramy jest ograniczenie przepływu stopionego tworzywa sztucznego, ale musi pozwalać na stopniowy przepływ tworzywa sztucznego i napełnić jamę łatwo.
Biorąc pod uwagę płynność materiału, bramę należy umieścić w pobliżu środka ciężkości formowania lub linii, aby jednolity materiał topił się równomiernie, a następnie wykonać bramę grube, ale nadal rozważa stopiony materiał z tworzywa sztucznego, ponieważ cienka część będzie chłodzona łatwiej i szybciej .
Typ bramy jest bardzo różny zależą od kształtu części, rozmieszczenia formy, systemu formowania itp. Oto kilka wyjaśnień dotyczących projektowania tych typów bram:
1. Bezpośrednia brama
2. Brama boczna, krawędziowa
3. Brama tabulatorowa
4. brama filmowa
5. brama wentylatora
6. Tarcza tarczy
