Wymagania dotyczące wydajności i wybór materiałów do formowania wtrysku
Wybór odpowiednich materiałów do produkcji formy do formowania wtryskowego stanowi jedną z najważniejszych decyzji w całym procesie projektowania i produkcji formy. Wydajność i długowieczność formowania wtrysku bezpośrednio zależy od starannego rozważenia właściwości materiału, warunków pracy i określonych wymagań dotyczących zastosowania. Wysokie - Materiały do formowania wtrysku muszą wykazać wyjątkową wytrzymałość mechaniczną, podwyższoną twardość temperatury, wystarczającą wytrzymałość, zaległą odporność na zużycie i lepsze możliwości adhezji anty -.
„Wybór materiałów do formowania wtrysku wymaga delikatnej równowagi między wydajnością mechaniczną, stabilnością termiczną i rozważaniami ekonomicznymi. Optymalny wybór bezpośrednio wpływa na wydajność produkcji, jakość części i ogólne koszty produkcji”.
- International Journal of Advanced Manufacturing Technologies, Springer.com
Krytyczne wskaźniki wydajności dla materiałów do formowania wtrysku
Podstawowe wymagania dotyczące wydajności dla stali pleśniowej
Podczas oceny stali do zastosowań formy do formowania wtryskowego producenci muszą rozważyć zarówno wydajność, jak i charakterystykę wydajności przetwarzania. Wydajność usług wtrysku formowania materiałów obejmuje podstawowe właściwości wykazywane w rzeczywistych warunkach pracy, w tym wydajność obciążenia mechanicznego, wydajność obciążenia termicznego i charakterystykę wydajności powierzchni.

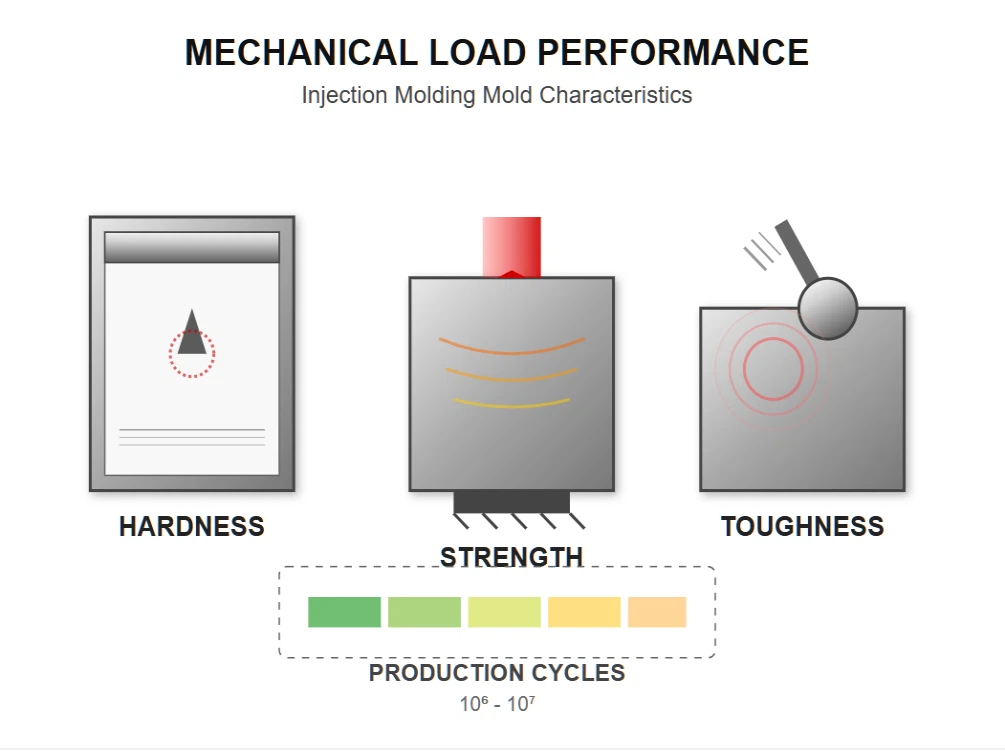

Mechaniczne charakterystyka wydajności obciążenia
Wydajność obciążenia mechanicznego formy do formowania wtryskowego obejmuje trzy podstawowe właściwości: twardość, wytrzymałość i wytrzymałość. Twardość reprezentuje zdolność materiału do odporności elastycznej deformacji, deformacji plastiku i zniszczenia w niewielkim zakresie objętości. W przypadku zastosowań formy do formowania wtryskowego, ta właściwość określa, jak dobrze powierzchnie wnęki pleśni mogą utrzymać swoją dokładność wymiarową i wykończenie powierzchni przez tysiące lub miliony cykli produkcyjnych.
Siła charakteryzuje odporność materiału na odkształcenie i uszkodzenie pęknięcia plastiku pod siłami zewnętrznymi, podczas gdy wytrzymałość wskazuje na zdolność do wytrzymywania obciążeń uderzeniowych bez utrzymania uszkodzenia.

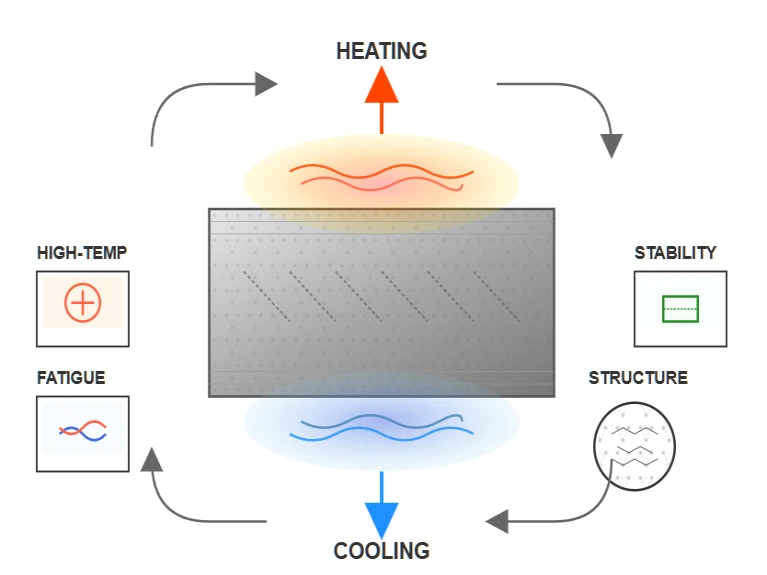

Wymagania dotyczące wydajności obciążenia termicznego
Wydajność obciążenia termicznego stali formowania wtrysku obejmuje wysoką - wytrzymałość na temperaturę, odporność na zmęczenie termiczne i stabilność termiczną. Wysoka wytrzymałość temperatury - odnosi się do właściwości mechanicznych stali powyżej temperatury rekrystalizacji, co staje się szczególnie ważne przy przetwarzaniu tworzyw sztucznych inżynierii, które wymagają podwyższonych temperatur pleśni.
Odporność na zmęczenie termiczne charakteryzuje zdolność materiału do wytrzymywania często zmieniających się naprężeń termicznych bez uszkodzenia, co jest krytycznym czynnikiem dla wtrysku składników formy, które doświadczają szybkiego ogrzewania i cykli chłodzenia. Stabilność termiczna reprezentuje zdolność materiału do utrzymania jego struktury metalograficznej i właściwości podczas procesów grzewczych.

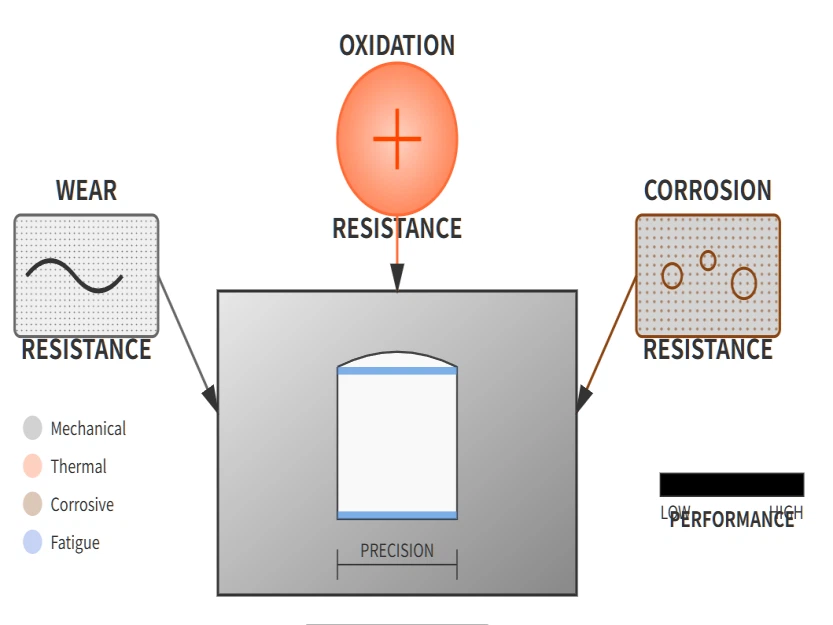

Właściwości wydajności powierzchni
Wydajność powierzchni dla wtryskowej formowania materiałów obejmuje odporność na zużycie, odporność na utlenianie i odporność na korozję. Odporność na zużycie wskazuje na zdolność materiału do odporności na różne formy zużycia, w tym zużycie mechaniczne, zużycie termiczne, zużycie korozyjne i zużycie zmęczeniowe. Ta właściwość bezpośrednio wpływa na zdolność formowania wtryskowego do utrzymywania precyzyjnych wymiarów i jakości powierzchni przez cały okres użytkowania.
Odporność na utlenianie charakteryzuje zdolność materiału do odporności na utlenianie w normalnych lub podwyższonych temperaturach, podczas gdy odporność na korozję wskazuje na zdolność do wytrzymywania pożywki korozyjnej w różnych warunkach temperatury.
Przetwarzanie rozważań dotyczących wydajności
Wydajność przetwarzania materiałów do formy wtryskowej dotyczy przede wszystkim wymagalności materiału przy użyciu różnych metod produkcyjnych. Właściwości te obejmują wydajność rzucania, wydajność kucia, wydajność spawania, wydajność cięcia, wydajność trawienia chemicznego i wydajność obróbki cieplnej. Każda z tych cech znacząco wpływa na wykonalność i koszt - skuteczność wytwarzania złożonych geometrii formy wtryskowej.
Wydajność castingu i kucia
Wydajność odlewania obejmuje zachowanie materiału podczas procesu odlewania, w tym płynność, skurcz, wchłanianie gazu i tendencje do segregacji. Wydajność wyznaczona jest do zdolności materiału do poddania się deformacji tworzyw sztucznych podczas przetwarzania ciśnienia bez pękania lub awarii.
Spawanie i wydajność cięcia
W przypadku stali formy do formy wtryskowej wydajność spawania określa łatwość uzyskania wysokiej jakości połączeń spawanych w określonych warunkach spawania, które stają się ważne dla operacji naprawy i modyfikacji formy. Wydajność cięcia bezpośrednio wpływa na wydajność i koszty obróbki.
Trawienie chemiczne
Wydajność trawienia chemicznego staje się istotna przy tworzeniu teksturowanych powierzchni na wtrysku formy do formy poprzez procesy trawienia chemiczne, umożliwiając precyzyjne wykończenia powierzchniowe i wzory na formowanych częściach.
Wydajność obróbki cieplnej
Wydajność obróbki cieplnej obejmuje stwardnienie, zdolność do stwardnienia, wrażliwość na utlenianie i dekarburowanie, tendencję do deformacji obróbki cieplnej i stabilność temperowania, wszystkie kluczowe dla osiągnięcia pożądanych właściwości materiału.
Specjalistyczne materiały do formy
Pre - Hartowane aplikacje stalowe
Pre - stale zahartowane, szczególnie 3CR2MO (P20), zostały szeroko przyjęte w wtrysku formowania formowania formowania na całym świecie. Materiał ten oferuje kompleksowe właściwości mechaniczne o wysokiej twardości, umożliwiając duże stale krzyża - w celu osiągnięcia jednolitego rozkładu twardości. Oznaczenie stali P20 pochodzi ze Stanów Zjednoczonych, z równoważnymi klasami, w tym szwedzką 618, niemiecką 40CRMNMO7, Japonii HPM2 i PDS5.
Wyjątkowe charakterystyki polerowania stali P20 sprawiają, że jest szczególnie odpowiednia do wtrysku formowania formowania wymagającego lustra - powierzchni wykończenia. Ta nieruchomość przyniosła jej oznaczenie „stali lustrzanej” w wielu kontekstach produkcyjnych. Podczas wytwarzania formy do formowania wtryskowego ze stali P20 producenci zazwyczaj wykonują temperaturę, aby osiągnąć zakres twardości 28 - 35 HRC, kończąc ostateczne operacje obróbki w tym stanie, aby zapewnić optymalną wydajność, unikając wykrycia indukowanego przez leczenie ciepłem.
Współczesne stale wstępne Pre - do zastosowań formy do formowania wtryskowego obejmują japońskie oceny NAK55 i NAK80, zarówno pre - do 37 - 43 HRC. NAK55 oferuje doskonałą maszynę, podczas gdy NAK80 zapewnia doskonałe możliwości polerowania lustrzanego dla wysokich wymagań formy do formowania wtrysku. Szwedzka klasa 718 reprezentuje kolejną znaczącą, wstępnie zahartowaną opcję, oferującą wysoką twardość w połączeniu z doskonałym polerowaniem, obróbką elektryczną i właściwościami teksturowania.

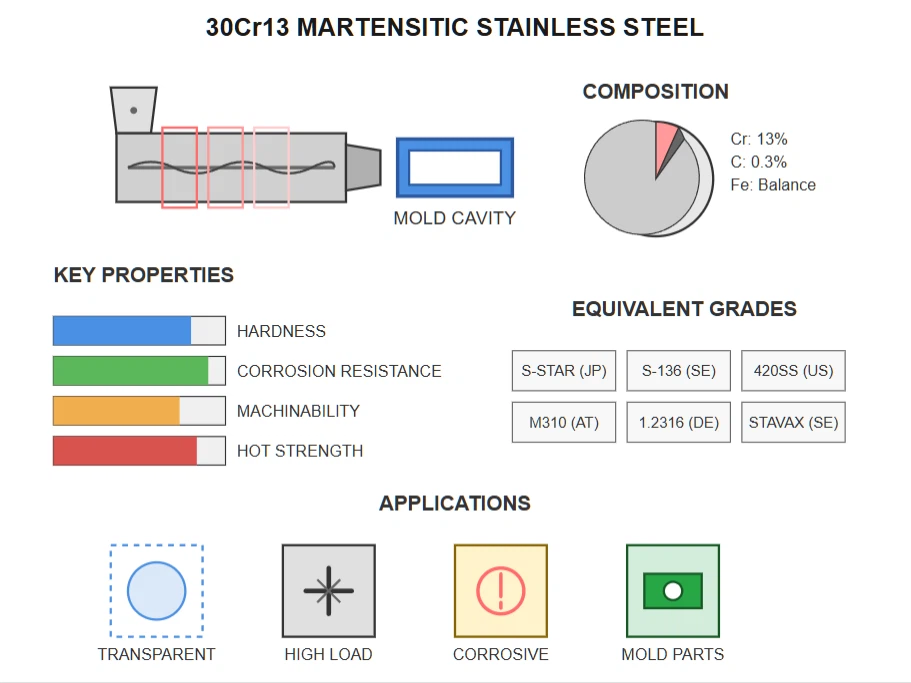

Corrosion - Odporne aplikacje stalowe
Martenzytyczna stal nierdzewna 30CR13 zapewnia niezbędną odporność na korozję do wtrysku formowania formowania z agresywnymi materiałami z tworzyw sztucznych. Ta stal wykazuje dobrą maszynowalność i po odpowiednim obróbce cieplnej wykazuje doskonałą odporność na korozję. Wyższa zawartość węgla w porównaniu ze stalami 12CR13 i 20CR13 powoduje lepszą siłę, twardość, twardość i charakterystykę wytrzymałości na gorąco.
Właściwości te sprawiają, że 30CR13 są szczególnie odpowiednie do wtrysku elementów formy do formowania poddanych wysokim obciążeniom mechanicznym w środowiskach korozyjnych, w tym form dla przezroczystych produktów z tworzywa sztucznego. Porównywalne oceny międzynarodowe obejmują Japońską gwiazdę S -, Szwecji S-136 i HEMS-1A Korei. Amerykańska klasa 420SS, Austriacka M310, niemiecka 1.2316 i szwedzki Stavax oferują podobne charakterystyki wydajności jak stal 4CR13.
Zastosowania ze stopu średniego węgla
Stal 40CR reprezentuje jeden z najczęściej wykorzystywanych materiałów w produkcji mechanicznej, oferując doskonałe kompleksowe właściwości mechaniczne po hartowaniu i temperowaniu. Ta stal pokazuje dobrą niską wytrzymałość na temperaturę z minimalną czułością wycięcia. Charakterystyka twardości pozwala na wygaszenie wody φ28 - 60 mm i hartowanie oleju do φ15 - 40 mm głębokości. Oprócz standardowego gaszenia i temperowania, ta stal mieści obróbkę stalową i hartowania o wysokiej częstotliwości, dzięki czemu jest odpowiednia do średniej wielkości wtryskowej produkcji formowania formowania.
CRWMN Steel zapewnia doskonałą utwardzalność przy minimalnym zniekształceniu wygaszania z powodu zachowanego austenitu po wygaszaniu. Węglanki wolframowe - przyczyniają się do wyjątkowej twardości i odporności na zużycie, a udoskonalenie struktury ziarna w wolgganie zwiększa wytrzymałość. Materiał ten pasuje do kompleksu - wtrysku elementów formowania formowania formowania wymagającego stabilności wymiarowej.
Wysoka wydajność stali o wysokiej wysokości chromu
CR12 - STALE, w tym CR12 i CR12MOV, reprezentują wysoko - węglowe, wysokie - stale narzędzia aluminiowe sklasyfikowane jako stale Ledeburite. Obfite elementy z węglikiem - zapewnia wyjątkowo wysoką twardość hartowania z wyjątkową odpornością na zużycie. Materiały te wykazują minimalne zniekształcenie ciepła o wysokiej twardości, uzyskując oznaczenie stali deformacji niskiej -. Aplikacje obejmują duży krzyż -, kompleksowe - Wtryskowe elementy formowania formowania formowania podlegające znacznym obciążeniom uderzeniowym podczas pracy w stanie zimnym.
| Stal stalowy | Kluczowe cechy | Międzynarodowe odpowiedniki |
|---|---|---|
| CR12 | Wyższa zawartość węgla, większe ilości węglików, doskonała odporność na zużycie, ale zmniejszona wytrzymałość i wytrzymałość | American D3, austriacki K100 |
| CR12MOV | Lepsza siła i wytrzymałość niż CR12, doskonała odporność na zużycie i twardość | American D2, Japońskie SKD11, Szwedzki XW-42, austriacki K460 |

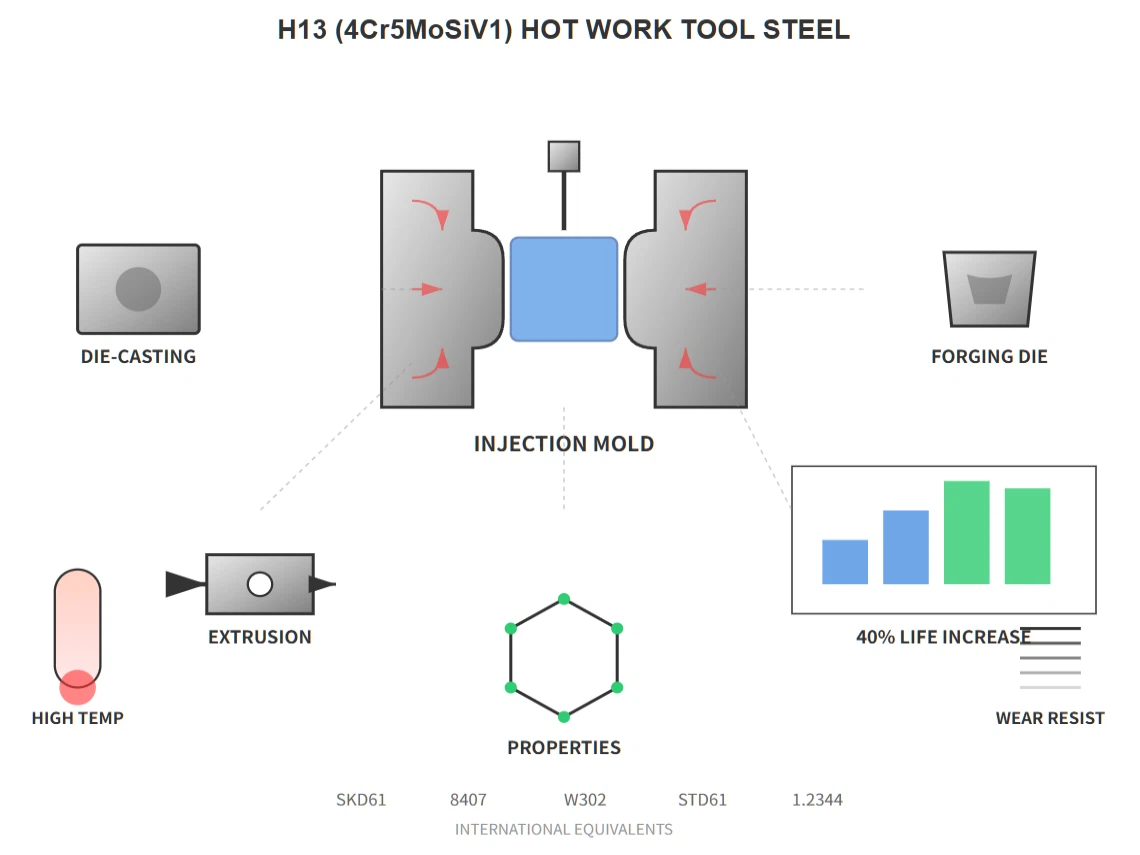

Narzędzie do pracy narzędzia stalowe
Stal 4CR5MOSIV1 (H13) reprezentuje najostrzejniej stosowaną stal narzędzia do pracy na narzędzie do wtrysku do formowania formowania. W porównaniu z 4CR5MOSIV (H11), materiał ten oferuje zwiększoną wytrzymałość na gorąco i twardość przy doskonałej wytrzymałości, odporności na zmęczenie termiczne i odporność na zużycie w temperaturach pośrednich. Stal wykazuje minimalne zniekształcenie ciepła podczas wygaszania powietrza w niższych temperaturach austenityzujących, ze zmniejszoną tendencją tworzenia skali utleniania i odpornością na stopioną erozję aluminium.
Według najnowszych badań opublikowanych w International Journal of Advanced Manufacturing Technology „Wdrożenie zoptymalizowanej stali H13 w zastosowaniach do formowania wtryskowego wykazało 40% wzrost żywotności obsługi pleśni w porównaniu do konwencjonalnych stali narzędziowych, szczególnie podczas przetwarzania szkła - termoplastii wzmocnionej włóknem w temperaturach podwyższonych” (Zhang i in., 2024, Https://springer.com). To odkrycie podkreśla kluczowe znaczenie selekcji materiału w zwiększaniu wydajności formy wtryskowej i długowieczności w wymagających warunkach produkcyjnych.
H13 Steel znajduje rozległe zastosowanie w produkcji Hot Hors Dies, kucie matryc, matryc odlewań - oraz złożone elementy formy do wtrysku wymagające długotrwałej żywotności serwisowej. Międzynarodowe odpowiedniki obejmują japońskie SKD61, Szwedzkie 8407, Austriackie W302, Koreańskie Std61 i niemieckie ocen 1,2344.
Tungsten Hot Work Tool Charakterystyka stali
Tungsten 3CR2W8V - Low - Carbon High - stal stopowa oferuje unikalne właściwości dla specjalistycznych zastosowań formy do formowania wtryskowego. Materiał ten wykazuje niski współczynnik rozszerzalności cieplnej, dobrą odporność na korozję, twardość czerwoną i przewodność cieplną, przy stosunkowo minimalnym zniekształceniu obróbki cieplnej. Jednak wysoka - wytrzymałość temperatury pozostaje nieco ograniczona w porównaniu z innymi stalami roboczymi.
Ta stal pasuje do wtryskowej formy formującej forma wymagającego wysokiej twardości powierzchni i odporności na zużycie, szczególnie w przypadku matrycy z metalu żelaza nie - -, matryc precyzyjnych kucia i gorącego wytłaczania działającego poniżej 600 stopni. Międzynarodowe odpowiedniki obejmują amerykańskie klasy H21, Japońskie SKD5, Szwedzkie 2730 i austriackie W100.
Wysokie - Aplikacje stalowe prędkości
W6MO5CR4V2 reprezentuje standardowy wolfram - Molybdenum Universal High - stal prędkości do wymagających zastosowań formy do wtrysku. Wysokie stale - wykazują wyjątkową twardość, osiągając pełną twardość poprzez chłodzenie powietrza przy jednoczesnym zachowaniu wysokiej twardości, wytrzymałości, wytrzymałości i odporności na zużycie w temperaturach do 600 stopni. Obecność licznych gruboziarnistych węglików z jednolitym dystrybucją non - wymaga powtarzanego krzyża - Operacje denerwujące i rysowania, aby osiągnąć akceptowalną jednolitość poprzez procesy kucia.
Po wygaszeniu stal prędkości wysoka - zawiera znaczny zachowany austenit wymagający wielu cykli temperamentu, aby przekształcić się najwięcej w martenzyt, jednocześnie wytrącając rozproszone węgliki z hartowanego martenzytu, zwiększając w ten sposób twardość i zmniejszając zniekształcenie. Wysokie - szybkie stalowe kombinezony na zimno matryce wytłaczania, matryce gorące, krytyczne wkładki matrycowe i wysokie - elementy formy do wtrysku objętościowego, oferując ulepszenia żywotności usługi kilka razy większe niż stale narzędzia narzędzi węglowych i stali narzędziowe.
Kompleksowe rozważanie kosztów dla wysokiej stali prędkości -, w tym materiału, kucia i obróbki cieplnej, zwykle wynosi od czterech do sześciu razy większej niż stal narzędziowa, wymagając starannej oceny ekonomicznej podczas selekcji. Międzynarodowe odpowiedniki W6MO5CR4V2 obejmują amerykańskie M2, Japońskie SKH51, Szwedzkie HSP-41 i niemieckie stopnie 1,3343.

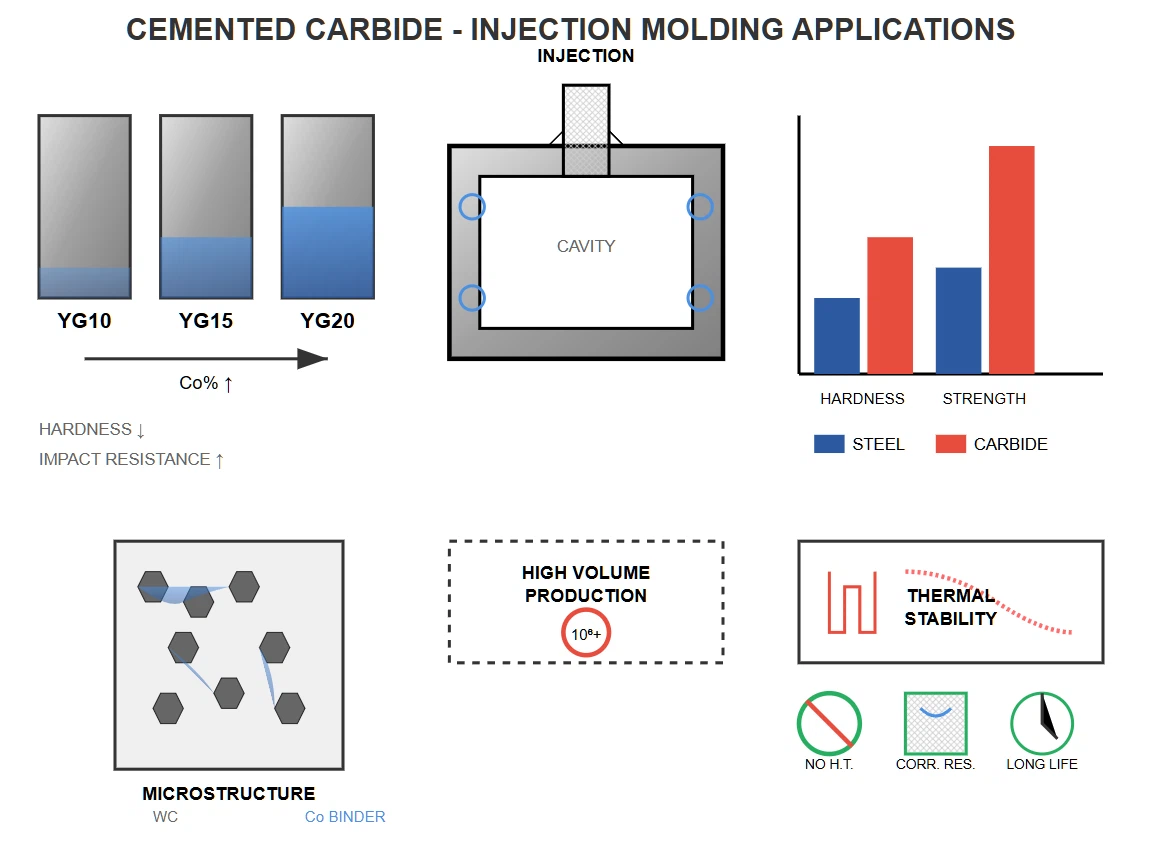

Zastosowania z węglikami cementowanymi
Tungsten - węgliki cementalne (YG), w tym oceny YG10, YG15 i YG20, zapewniają wyjątkową wydajność dla określonych zastosowań formy do formowania wtryskowego. Zwiększenie zawartości kobaltu zwiększa pojemność obciążenia wpływu materiału, jednocześnie zmniejszając twardość i odporność na zużycie, wymagając starannego wyboru w oparciu o określone warunki pracy.
Węgła cementowane oferują znaczące zalety jako wtryskowe materiały do formy, z twardością znacznie przekraczającą różne stale pleśni i wyjątkową odporność na zużycie. Materiały te wykazują doskonałą wysoką wydajność temperatury -, stabilność termiczną, odporność na utlenianie i odporność na korozję w porównaniu do stali. Wytrzymałość na rozciąganie osiąga pięć do dziesięciu razy większą niż stal, przy sztywności zapewnia elastyczny moduł dwa do trzech razy większy niż stal narzędziowa.
Dodatkowe zalety obejmują niski współczynnik rozszerzalności cieplnej, przewodność elektryczna i cieplna porównywalna ze stopami żelaza i żelaza oraz eliminacja wymagań dotyczących obróbki cieplnej, unikanie wygaszania i zniekształceń starzenia. Brak procesów toczenia lub kucia generalnie powoduje właściwości materiału izotropowego. Jednak cementowane węgliki przedstawiają wyzwania, w tym słabą wytrzymałość, trudną obróbkę i wysokie koszty początkowe, choć dłuższa żywotność usług sprawia, że są szczególnie odpowiednie dla produkcji wysokości - i zautomatyzowanych systemów produkcyjnych.
Wybór materiału do zastosowań formowania wtrysku
Złożona geometria i rygorystyczne wymagania dotyczące dokładności wymiarowej wtrysku do wtrysku wnęki do formy wymagają materiałów o doskonałej próbie, zdolności do polerowania, właściwości trawienia wzorów, minimalnym zniekształceniu ciepła i stabilności wymiarowej. Podczas przetwarzania tworzyw sztucznych zawierających wypełniacze ze szklanych włókien, przyspieszone zużycie komponentów formujących wymaga zwiększonej odporności na zużycie. Ponadto tworzywa sztuczne zawierające związki fluorowe lub chloru mogą uwalniać gazy korozyjne podczas ogrzewania, wymagające odpowiedniej odporności na korozję w materiałach wnęki do formy do formy.
Standardowe zalecenia materialne
Piny rdzenia, stałe wkładki do formy: 40CR (40-45 HRC), CRWMN lub 9mn2v (48-52 HRC)
Ruchome wkładki, stożki przepływowe: CR12 lub CR12MOV (52-58 HRC)
Pinsy wyrzutowe, tuleje sprue: 3cr2mo (pre - zahartowane 35-45 HRC)
Wysokie - Aplikacje temperaturowe: 4CR5MOSIV1 (45-55 HRC)
Środowiska korozyjne: 30CR13 (45-55 HRC)
Płytki podstawowe: 45 stali (28-32 HRC)
Kryteria wyboru
Wymagania dotyczące wydajności usługi dla zamierzonej aplikacji
Przetwarzanie wydajności i produkcji
Czynniki ekonomiczne, w tym koszty materialne i przetwarzania
Dostępność materiałów i rozważania łańcucha dostaw
Przewidywane wymagania życiowe produkcji i usługi
Kompatybilność z przetwarzanymi materiałami z tworzyw sztucznych
GB/T 12554-2006 Standardowe odniesienie
GB/T 12554 - 2006 Standardowe „Warunki techniczne dla form wtrystycznych tworzyw sztucznych” zapewnia kompleksowe wytyczne dotyczące wyboru materiałów w zastosowaniach formowania wtrysku. Ten standard zaleca określone wymagania dotyczące materiałów i twardości dla różnych elementów pleśni w oparciu o ich funkcję i oczekiwane warunki pracy, zapewniając optymalną wydajność, długowieczność i opłacalność w środowiskach produkcyjnych.
Wymagania materiałowe dla powiązanych typów pleśni
Stemping Wymagania dotyczące materiałów matrycy
Tłoczenie umiera w licznych cyklach tarcia między powierzchniami formującymi i pustymi podczas pracy, wymagające utrzymania niskiej chropowatości powierzchni i wysokiej dokładności wymiarowej, aby zapobiec przedwczesnej awarii. Wymaga to wysokiej twardości i odporności na zużycie materiałów matrycy. Komponenty poddane silnym obciążeniom uderzeniowym, takie jak uderzenia, dodatkowo wymagają wysokiej wytrzymałości. Ponieważ matryce stemplowe zwykle zawodzą poprzez zmęczenie przy naprzemiennych obciążeniach, ulepszona żywotność usług wymaga wysokiej odporności na zmęczenie.
Stampowanie materiałów matrycy muszą również wykazać charakterystykę napadu anty -. Gdy pola kontaktowe są powierzchnie matrycy w warunkach tarcia wysokiego -, rozpad filmu smarowego może powodować zimne spawanie metalu obrabianego do śmierci powierzchni roboczych, tworząc zbudowanie metalowe, które następnie zdobywają powierzchnie obrabiane. Właściwości napadów anty - reprezentują odporność materiału na to zjawisko spawania zimnego.
| Część | Zalecane materiały | Wymagania twardości |
|---|---|---|
| Górne i dolne podstawy matrycy | HT200 lub 45 stali | 170-220 HB lub 24-28 HRC |
| Posty przewodników | 20Cr (gaźnik) lub GCR15 | 60-64 HRC |
| Tuleje przewodników | 20Cr (gaźnik) lub GCR15 | 58-62 HRC |
Na podstawie GB/T 14662-2006 Standardowe „Warunki techniczne do stemplowania matryc”
Rozważania materiału do odlewu
Podczas operacji odlewania podczas matrycy - formy doświadczają cyklicznego ogrzewania i chłodzenia, jednocześnie wstrzymując erozję i korozję z wysokiej prędkości -, wysokie - wstrzyknięcie ciśnienia stopionego metalu. Wymaga to doskonałego wysokiego - właściwości mechaniczne temperatury, przewodności cieplnej, odporności na zmęczenie cieplne, odporności na zużycie i odporności na korozję z materiałów stalowych.
W przypadku stopu cynku, stopu magnezu i stopu aluminium odlewania matrycy, rdzeni, stałych wkładek, ruchomych wkładek, stożków przepływowych, pinów wyrzucających, tulei sprue i przepływów zwykle wykorzystują 4CR5MOSIV1 (44-48 HRC) lub 3CR2W8v (44-45 HRC). Podczas przetwarzania stopów miedzi 3CR2W8V przy 38-42 HRC zapewnia odpowiednie charakterystykę wydajności.
Na podstawie GB/T 8844-2003 Standardowe „Warunki techniczne dla odlewania matrycy”
Zaawansowane strategie wyboru materiału
Trendy rozwoju materialnego
Technologia ewolucji formowania wtryskowego formowania nadal zwiększa rozwój materiału w kierunku zwiększonej właściwości wydajności. Nowoczesne produkcje wymaga coraz bardziej wyrafinowanych właściwości materiałowych w celu uwzględnienia złożonych geometrii, ściślejszych tolerancji i rozszerzonych przebiegów produkcyjnych. Proces selekcji musi zrównoważyć wiele konkurencyjnych czynników, w tym koszty początkowe, złożoność obróbki, wymagania dotyczące oczyszczania cieplnego i przewidywana żywotność usług.
Technologie obróbki powierzchni
Technologie obróbki powierzchni rozszerzyły zakres zastosowania konwencjonalnych stali formy do wtrysku. Nitriding, gaźby i różne procesy powlekania mogą znacznie zwiększyć twardość powierzchni, odporność na zużycie i odporność na korozję przy jednoczesnym zachowaniu twardych właściwości rdzenia. Zabiegi te okazują się szczególnie cenne dla wtrysku składników formy, które doświadczają zlokalizowanych wyzwań zużycia lub korozji.
Rozważania dotyczące zużycia ściernego
Rosnące stosowanie zaprojektowanych tworzyw sztucznych zawierających wypełniacze ścierne wymaga starannego rozważenia mechanizmów zużycia w wyborze materiału do formy wtryskowej. Włókna szklane, włókna węglowe i wypełniacze mineralne przyspieszają zużycie wnęki poprzez działanie ścierne podczas przepływu materiału. Wymaga to wyboru materiałów o odpowiedniej zawartości i dystrybucji węglików, aby odpierać zużycie ścierne przy jednoczesnym zachowaniu wystarczającej wytrzymałości, aby zapobiec inicjowaniu pęknięć i propagacji.
Zarządzanie temperaturą
Zarządzanie temperaturą reprezentuje kolejny kluczowy czynnik w wyborze materiału do formy wtryskowej. Przetwarzanie Wysokiego - Performance Engineering Plastics często wymaga podwyższonych temperatur pleśni przekraczających 150 stopni, wymagających materiałów o stabilnych właściwościach w tych temperaturach. I odwrotnie, szybkie zastosowania rowerowe korzystają z materiałów o wysokiej przewodności cieplnej w celu ułatwienia wydajnego transferu ciepła i zminimalizowania czasów cyklu.
Kontrola jakości i względy testowe
Zapewnienie spójnej wydajności formy formowania wtryskowego wymaga kompleksowej kontroli jakości w całym etapie wyboru materiału i przetwarzania. Przychodzące certyfikat materiałów powinien zweryfikować skład chemiczny, mikrostrukturę i właściwości mechaniczne w stosunku do określonych wymagań. Metody testowania niszczycielskiego bez -, w tym kontrola ultradźwiękowa i testowanie cząstek magnetycznych, mogą zidentyfikować wady wewnętrzne, które mogą zagrozić integralności formy formowania wtrysku.
Testowanie twardości zapewnia szybką weryfikację skuteczności obróbki cieplnej, chociaż korelacja z innymi właściwościami mechanicznymi wymaga starannego rozważenia. Badanie mikrostrukturalne ujawnia rozkład węglików, wielkość ziarna i skład fazowy krytyczny dla prognozowania wydajności. Zaawansowana techniki charakteryzacji, w tym mikroskopia elektronowa i x - dyfrakcja promieniowa zapewniają szczegółowe informacje na temat struktury materialnej - Relacje właściwości.
Wdrożenie statystycznej kontroli procesu podczas wtrysku formowania formowania pleśni pomaga zidentyfikować i poprawić zmiany, zanim wpłyną one na ostateczną jakość. Krytyczne wymiary, parametry wykończenia powierzchni i pomiary twardości powinny być monitorowane i udokumentowane podczas produkcji. Dane te wspierają inicjatywy ciągłego doskonalenia i zapewniają cenne informacje zwrotne dla przyszłych decyzji dotyczących wyboru materialnego.
Rozważania ekonomiczne w wyborze materialnych
Podczas gdy wydajność techniczna napędza początkowy wybór materiałów do zastosowań form formowania wtryskowego, czynniki ekonomiczne ostatecznie określają wykonalność. Całkowite równanie kosztów obejmuje wycenę surowców, koszty przetwarzania, koszty uzdatniania ciepła, czas obróbki i przewidywana żywotność usług. Materiały premium dowodzące wyższymi początkowymi inwestycjami często okazują się korzystne ekonomicznie poprzez rozszerzoną żywotność usług i zmniejszone wymagania dotyczące konserwacji.
Dostępność materiałów i rozważania dotyczące czasu realizacji mogą znacząco wpłynąć na planowanie projektów i koszty. Klasy specjalne wymagające niestandardowego topnienia lub rozszerzonych cykli zamówień mogą wymagać alternatywnych wyborów pomimo doskonałych właściwości technicznych. Ustanowienie relacji z niezawodnymi dostawcami zapewnia stałą jakość materialną i dostępność w zakresie krytycznych projektów formy do formowania wtryskowego.
Koszty recyklingu i usuwania materiałów do formowania wtrysku Materiały do formy uzasadniają rozważenie w decyzjach dotyczących selekcji. Przepisy środowiskowe coraz częściej wpływają na wybory materialne, szczególnie w odniesieniu do zawartości metali ciężkich i wymagań dotyczących usuwania. Zrównoważone praktyki produkcyjne faworyzują materiały z ustaloną infrastrukturą recyklingu i minimalnym wpływem na środowisko przez cały cykl życia.
